Produkt

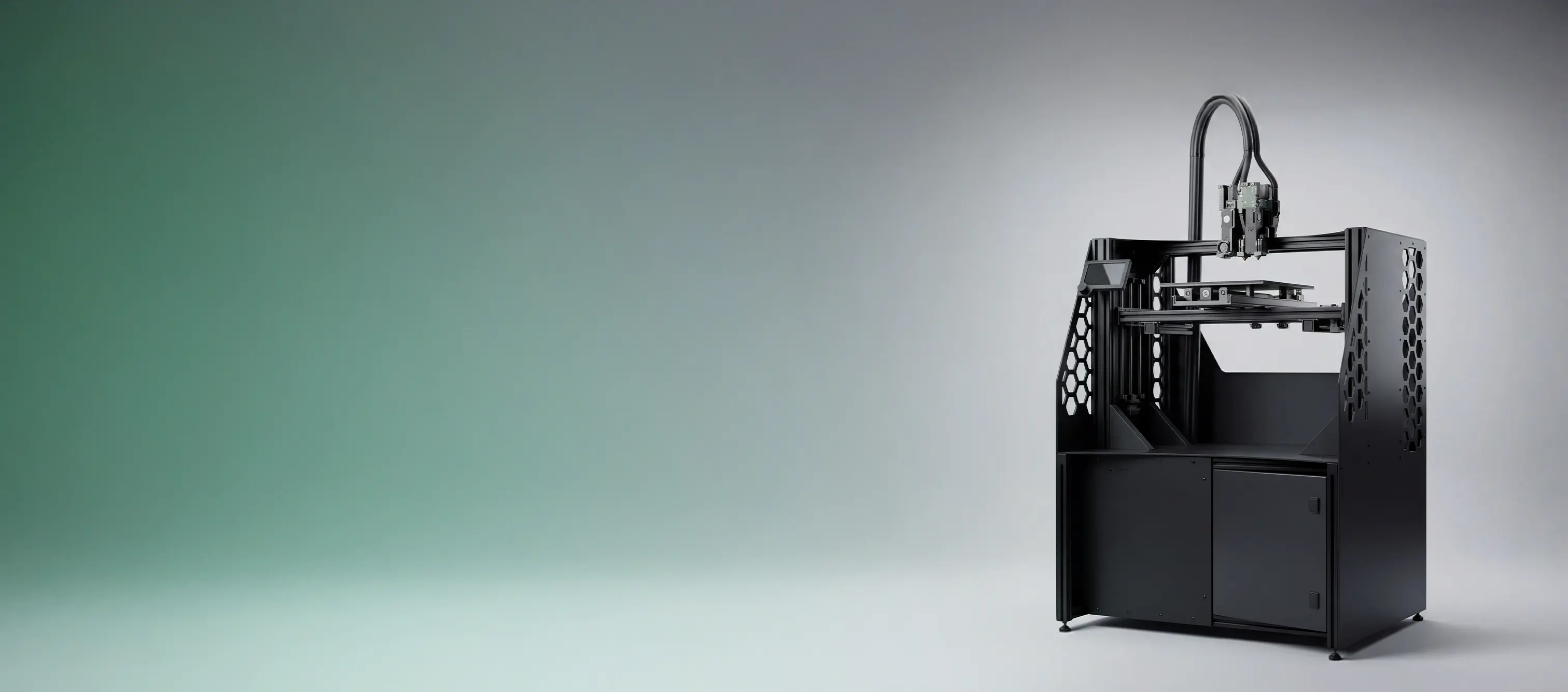

MultiPrint

Multi-Material-Druck mit mehreren Granulatextrudern

Der MultiPrint ist ein spezialisierter 3D-Drucker für Granulate mit mehreren Extrudern, der maximale Flexibilität durch Multi-Material-Druck bietet.

Multi-MaterialMehrere ExtruderPneumatische Granulat-FörderungNamenhafte Normteile

Anlage konfigurieren Kontakt aufnehmen

Vorteile des MultiPrint

Merkmal
Mehrere Granulatextruder in einer Anlage
Variable Anzahl an Druckköpfen
Verarbeitung unterschiedlicher Materialien in einem Druckprozess
Verschiedene Düsendurchmesser und Austragsraten kombinierbar
Additivbeimischung während des Drucks möglich

Über diesen Drucker

Der MultiPrint ist ein spezialisierter 3D-Drucker für Granulate mit mehreren Extrudern, der maximale Flexibilität durch Multi-Material-Druck bietet.

Multiple Granulatextruder für Kunststoffgranulate und Schüttgüter bis 5 mm

Kombination verschiedener Materialien, Strangdurchmesser und Materialmischungen

Technische Ehrlichkeit, Innovation und maximale Zuverlässigkeit

Anpassbar an individuelle Anforderungen und Bauvolumen

Konstruktion

Rahmen

Tragendes Gerüst aus 40×40 mm und 40×80 mm schwarz eloxierten Aluminiumprofilen

Verbindungen durch 3 mm starke, gelaserte und gepulverte Aluminiumbleche

Maximale Verwindungssteifigkeit und außerordentliche Zugänglichkeit

Ausreichend Platz für Stauflächen und optionale pneumatische Granulatförderung

Optionaler geschlossener Bauraum

Führungselemente

Hochwertige groß-dimensionierte Linearführungen für X-, Y- und dual-Z-Achsen

Einstellbares Spiel der Schlitten

XY-Schlitten

Kartesische Kinematik

Gefräste Aluminium-Guss-Bauteile für maximale Planheit und Steifigkeit

Kugelumlaufspindel mit Steigung 10 mm für hohe Druckgeschwindigkeiten und kleinstes Umkehrspiel

Extruder-System

Multiple Granulatextruder

Mehrere Granulatextruder für Schüttgüter und Granulate

Anzahl der Extruder frei wählbar

Gekühlte Einzugszone

Materialzuführung

Zuführung mittels Trichter für manuelle Befüllung

Optional: Pneumatische Förderung

Antrieb & Kühlung

NEMA 17 Schrittmotor mit Getriebe pro Extruder für maximales Drehmoment

2 starke Bauteilkühler mit optimierter Luftstromführung

Funktionen

Retract trotz Granulat-Extrusion möglich

Hohe Heizleistung für hohe Massen-Durchsätze

Verschiedene Materialien in einem Bauteil

Verschiedene Strangdurchmesser in einem Bauteil

Materialmischungen in einem Bauteil

Druckbett

Konstruktion

8 mm feingefrästes Guss-Aluminiumdruckbett

Hohe Planheit auch bei hohen Druckbetttemperaturen

Bauplattform

Federstahl-Druckplatte mit rauer PEI-Beschichtung

Schneller Wechsel, optimale Haftung für viele Druckmaterialien

Hochtemperatur-Magnetfolie mit starker Magnetkraft bei hohen Temperaturen

Heizung

Silikonheizmatten für schnelles Aufheizen

Zusätzliche Temperaturüberwachung an mehreren Punkten

Mehrere Heizzonen mit intelligenter Steuerung für energiesparendes Drucken

Elektronik

Komponenten

Namenhafte Komponenten von Meanwell, PILZ, Siemens

Konformitätsgerechte und sichere Maschinenlogik

32-Bit BigTreeTech Mainboard für schnelle Daten- und Signalweiterleitung

Raspberry Pi 5 mit 8 GB RAM: schnelle Verarbeitung der Druckerdaten, präzise Ansteuerung der Achsen

TMC 5160T Pro Motortreiber für X-, Y-, Extruder- und beide Z-Antriebe

Motoren

NEMA 23 Schrittmotoren für X- und Y-Achsen: hohe Kraftübertragung, hohe Auflösung

Starke NEMA 23 Motoren für beide Z-Antriebe

48 V Stromversorgung für hohe Kräfte bei geringen Stromstärken

Sensorik

Mechanische Näherungstaster für X- und Y-Achsen (zuverlässige Ausgabewerte)

Induktiver Sensor am Druckkopf für Z-Achse, Bettnivellierung und Tilt-Adjustment

Bedienung

Display

Berührungsgesteuertes, kapazitives Display

Benutzeroberfläche (UI), optionaler On-Board-Slicer

Sämtliche Druckerparameter über Webinterface einstellbar

Spezifikationen

Technische Daten

Druckvolumen

Standard: 400×400×300 mm (X×Y×Z) · Andere Maße wählbar

Einhausung

Optional geschlossen

Druckbett

8 mm feingefräste Aluminium-Gussplatte · Inklusive Magnetsystem · Raue PEI-Federstahlplatte

Extruder-Systeme

Software

Firmware: Klipper mit Erweiterungen in Sicherheit und Automatisierung · Raspberry Pi 5 mit 8 GB RAM · MCU von BigTreeTech · Kapazitives, großes Touchdisplay

Elektrische Spez.

Systemspannungen: 230 V AC, 48 V DC, 24 V DC, 5 V DC

Führungssystem

Linearführungen

Materialkompatibilität

Kunststoffe · Kunststoffmischungen · Batches

Besonderheiten

Mehrere Extruder ermöglichen Multi-Material-Druck

Kombination verschiedener Materialien in einem Bauteil

Verschiedene Strangdurchmesser frei kombinierbar

Erstellung von Materialmischungen während des Drucks

Größeres Standard-Druckvolumen (400×400×300 mm)

Robuste Konstruktion mit 40×40 mm und 40×80 mm Profilen

Stärkere NEMA 23 Motoren und 48 V Systemspannung

Speziell für komplexe Multi-Material-Anwendungen konzipiert

Einsatzgebiete

Anwendungsmöglichkeiten

Multi-Material-Bauteile

Gradienten-Strukturen

Funktionale Materialübergänge

Experimentelle Materialmischungen

Batch-Produktion mit unterschiedlichen Materialien
